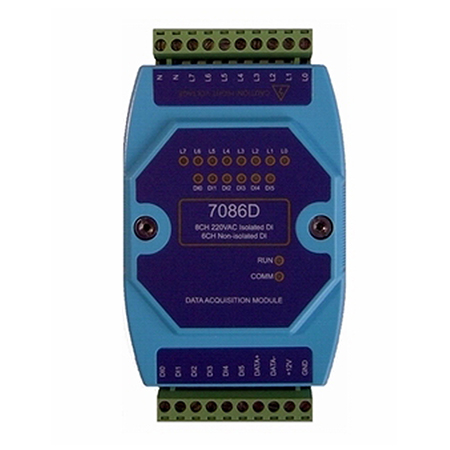

W7086D 交流开关采集模块

W70XX系列是远程开关量采集模块，可以采集干接点开关量、有源开关量、交流开关量等信号，主要用于机房监控、工业控制或其它分布式数据的开关量采集。上报接口采用RS485通讯总线及标准MODBUS-RTU通用协议，方便集成到第三方应用系统中。

返回列表

主要功能及特点
主要技术参数

(1)状态指示灯：上电自检通过RUN灯闪亮，RS485通信时COMM灯闪亮；
(2)RS485速率：1200～19200BPS 可设置；
(3)光电隔离,隔离电压: 3750Vrms；
(4)外接端口具有EMC设计，抗干扰能力强，长期稳定性高；
(5)内置双重看门狗，保证模块在任何干扰下能自动恢复；
(6)接线接口：采用外接式10位接线端子，可方便地拆卸连线；
(7)标准DIN导轨安装方式,施工安装方便；

工作条件	电源输入		12VDC, 范围：9～30VDC
	功耗		<1W
	环境温度		-10℃～50℃
	环境湿度		10%～90%RH，无凝露
W7086D	输入通道		8路，交流电压隔离输入
			6路，非隔离输入,干接点输入
	交流输入模式		交流电压输入
	光电隔离电压		3750Vrms
	交流通道输入阻抗		100K/1w(内部集成)
	干接点输入阻抗		1K(内部集成)
	交流开关输入	逻辑电平0:	0～30VAC max.
		逻辑电平1:	80～250VAC
	干接点输入	逻辑电平0:	输入DI与GND断开
		逻辑电平1:	输入DI与GND导通
EMC指标	静电防护		接触放电:±6KV；空气放电:±8KV
	EFT防护		±2KV
通信参数	接口类型		RS485
	数据格式		N,8,1
	数据波特率		1200～19200bps，缺省9600bps
外形结构	长×宽×高		1287235 mm
