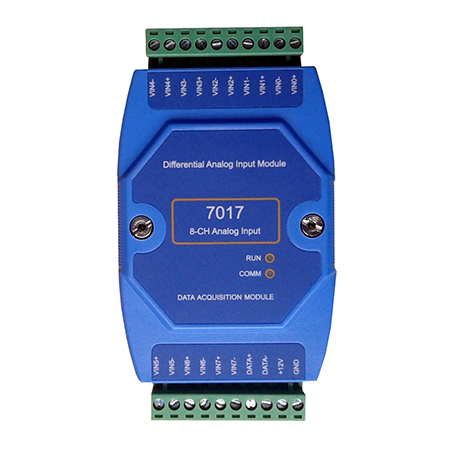

W7017 模拟量采集模块

W7017是智能模拟量采集模块，具有8路模拟量差分输入，采用满量程通道隔离、全差分输入设计。采集通道采用光电隔离和电源隔离技术，有效抑制浪涌、ESD、共地串扰。为便于工程商集成了采用标准的Modbus-RTU 协议，通过RS-485实现对远程模拟量设备(如：压力、流量、温度、湿度等)的数据采集和检测。

返回列表

主要功能及特点
主要技术参数

(1)8 路模拟量输入，输入通道采取全差分输入，抗干扰能力强。
(2)模拟输入具有电压、电流输入类型选择，应用范围广。
(3)输入电源与模拟通道采用电源隔离技术，有效抑制电磁干扰。
(4)通信接口与模拟输入采用光电隔离技术，提高了通信口的干扰能力。
(5)电源输入具有过压、过流保护和防反接功能。
(6)内置双重看门狗，保证模块在任何干扰下能自动恢复；
(7)采用Modbus RTU 通信协议，便于接入第三方智能监控系统。
(8)输入端口具有EMC设计，抗干扰能力强，长期稳定性高。
(9)标准DIN导轨安装方式,安装方便。

工作条件	电源输入范围		额定输入12VDC，10V～30VDC，
	功耗		<2W
	环境温度		-10℃～50℃
	环境湿度		10%～90%RH，无凝露
模拟通道特性	输入通道		8路差分输入
	输入阻抗		20MΩ
	AD分辨率		16bit
	AD精度		0.1%
	输入范围 (软件设定)	电压信号	0～2.5VDC, +/-10VDC
		电流信号	4～20mA (外接采样电阻100Ω)
	光电隔离电压		3750Vrms
	通道过压保护		+/-30VDC
通信参数	接口类型		RS485
	数据格式		N,8,1
	数据波特率		1200～19200bps，缺省9600bps
EMC指标	静电防护		接触放电:±6KV；空气放电:±8KV
	EFT防护		±2KV
外形结构	长×宽×高		1287235mm
