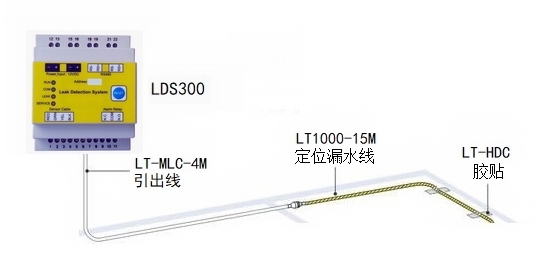

一. 安装示意图:
二. 设备清单:
1套定位漏水控制器典型设备清单:
序号 |
名称及型号 |
数量 |
备 注 |
1 |
LDS-3000漏水定位控制器 |
1台 |
具有漏水定位、维护、断线检测功能,RS485接口,漏水线缆总长200米。 |
2 |
LT1000-7.5M漏水感应线 |
n条 |
7.5米定位漏水检测线,配胶贴。 |
3 |
LT1000-15M漏水感应线 |
n条 |
15米定位漏水检测线,配胶贴。 |
4 |
LT-FJM定位漏水安装附件 |
1套 |
包括:引导线、终止端 |
5 |
LT-MJC-5M漏水跳接线 |
n条 |
5米用转接线,与漏水线串接使用。 |
6 |
LT-TAG标签 |
袋 |
标示线缆长度,每米1个,选配。 |
